t536 fpga这通信速率，大家觉得还行不
时间：2026-09-03
编辑者：创龙科技
大家好，我是发际线守护者。在当今工业数字化高速发展的时代，异构通信技术的重要性不言而喻。屏幕前的你，是否正因为arm与fpga交互方案的带宽不足、数据吞吐能力受限苦恼不已？
今天分享基于全志t536 fpga的pcie通信方案，能大幅提升片间数据传输速率，有效解决工业采集场景大批量数据流传输瓶颈！
pcie是一种高速串行计算机扩展总线标准，旨在大幅提升计算机系统的总线吞吐量与设备间的通信速率。本方案采用“rc-ep”架构：
（1）root complex（rc，根复合体）：全志t536承担主机角色。主要负责pcie链路的初始化、设备的枚举与配置，并作为主控方主动发起数据交互。
（2）endpoint（ep，端点设备）：由fpga实现pcie endpoint逻辑。作为从设备响应rc的读写访问请求，配合完成高效的数据传输（如pcie dma）。
pcie是一种高速串行计算机扩展总线标准，旨在大幅提升计算机系统的总线吞吐量与设备间的通信速率。本方案采用“rc-ep”架构：

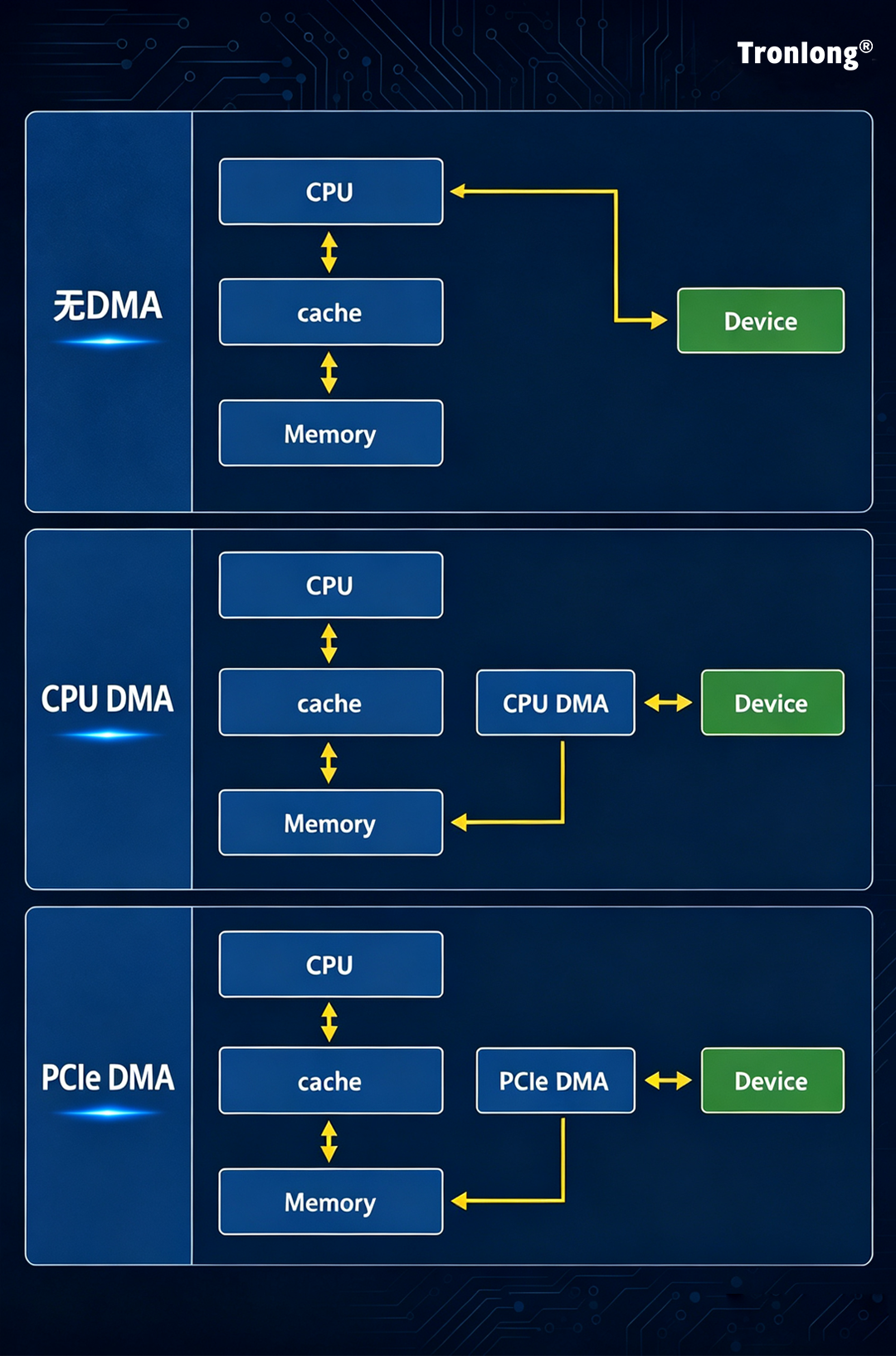

dma即直接内存访问，使用dma方式进行数据传输时，外设可以直接与内存进行数据交换。减少了cpu的介入和中断处理，数据传输过程更加流畅和高效。本方案分别用到了两种dma方式：
（1）pcie dma：pcie控制器内置dma，作为总线主控直接通过pcie链路读写主机内存，效率极高，适用于大数据量交互。
（2）cpu dma：利用arm内部的系统dma控制器实现，主要用于管理soc内部外设与内存之间的数据搬运。
以下基于创龙科技t536工业评估板进行演示。执行测试程序，将随机数据先写入fpga bram，再从fpga bram读出，测试完成后，程序将打印读写平均传输耗时、读写平均传输速率、读写错误统计等信息。

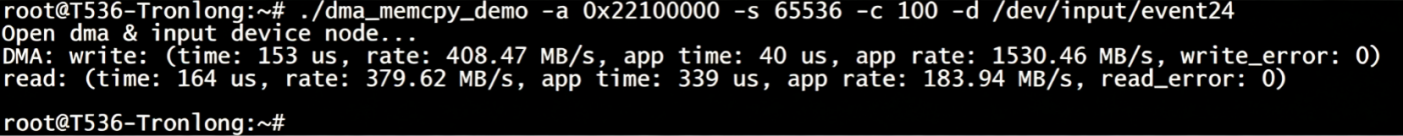

通过pcie dma传输：

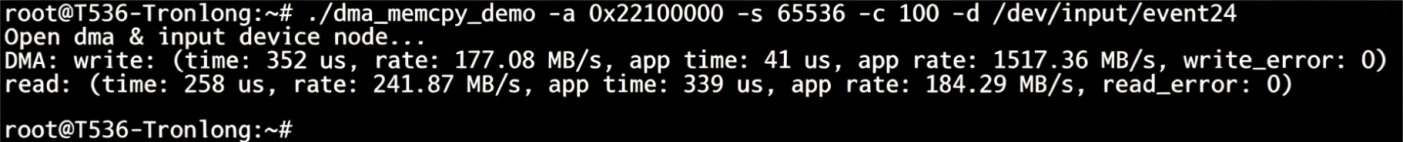

通过cpu dma传输：

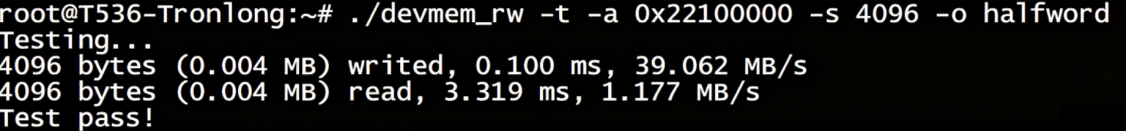

无dma传输：

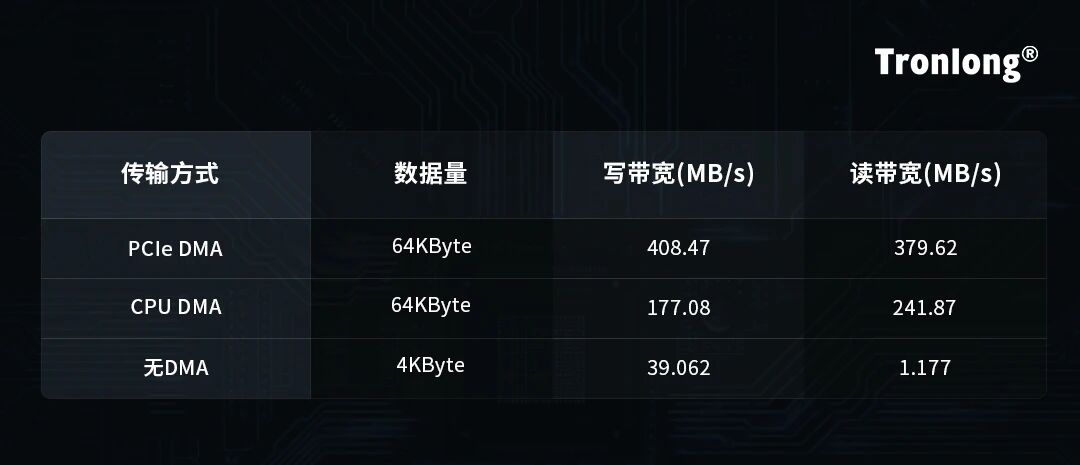

基于pcie总线传输的读写带宽汇总如下：
实测速率最高速率400mb/s ！这套全志t536 fpga方案，无疑为工业级异构通信带来质的飞跃！
