国产化率100%
让您的产品更具特色

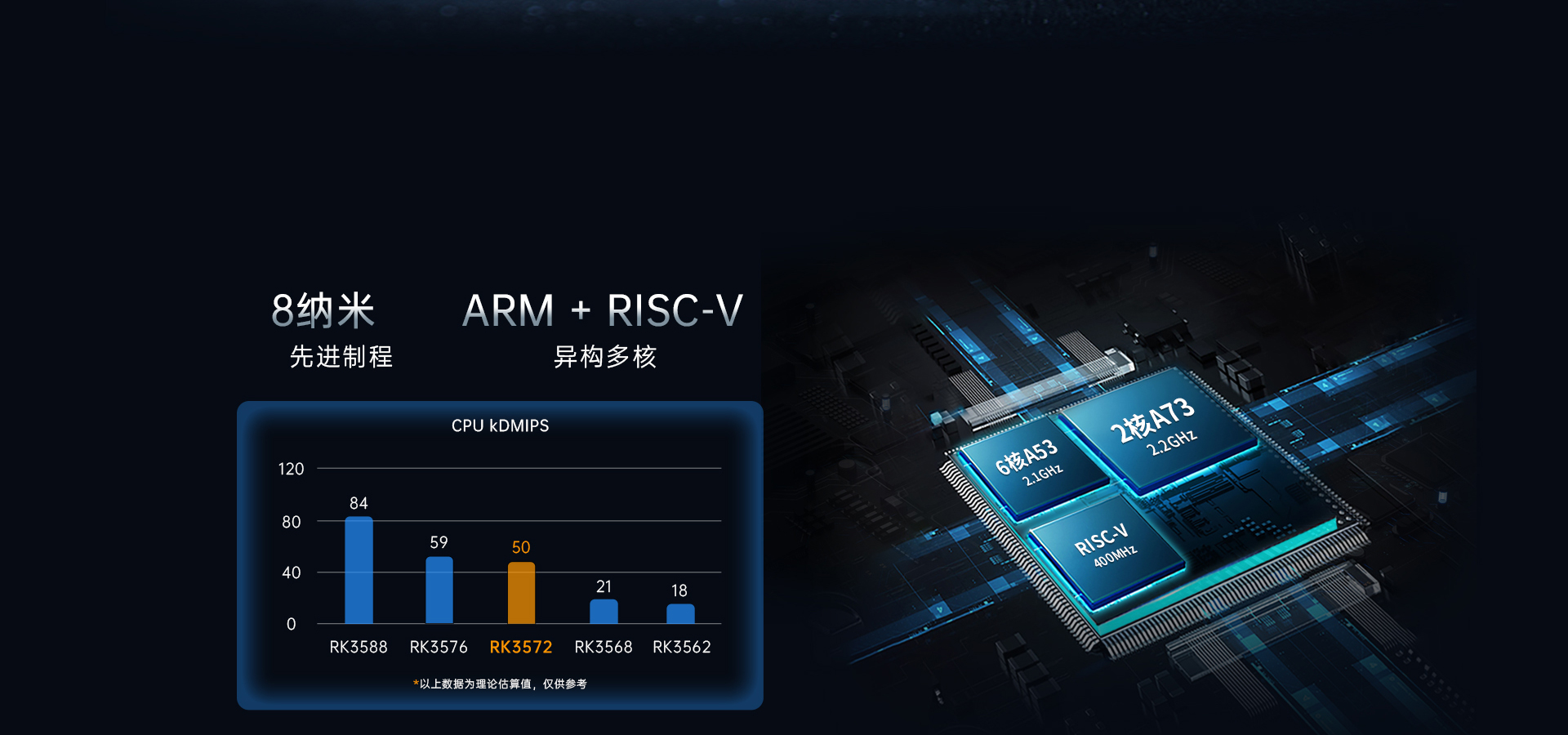

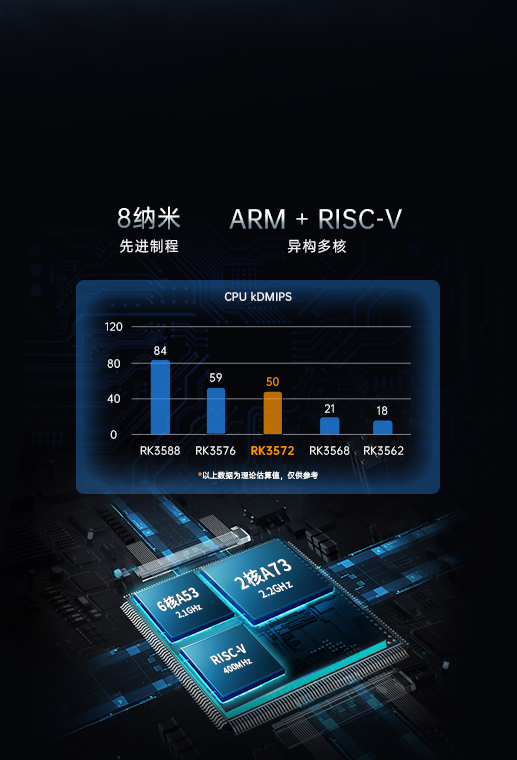

新一代8核异构处理器
性能更强悍 控制更实时
性能翻倍 功耗减半
相比上一代中阶平台

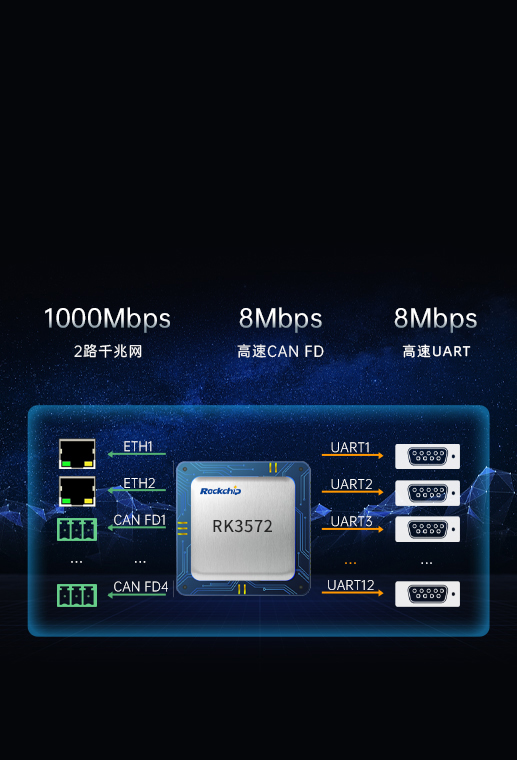

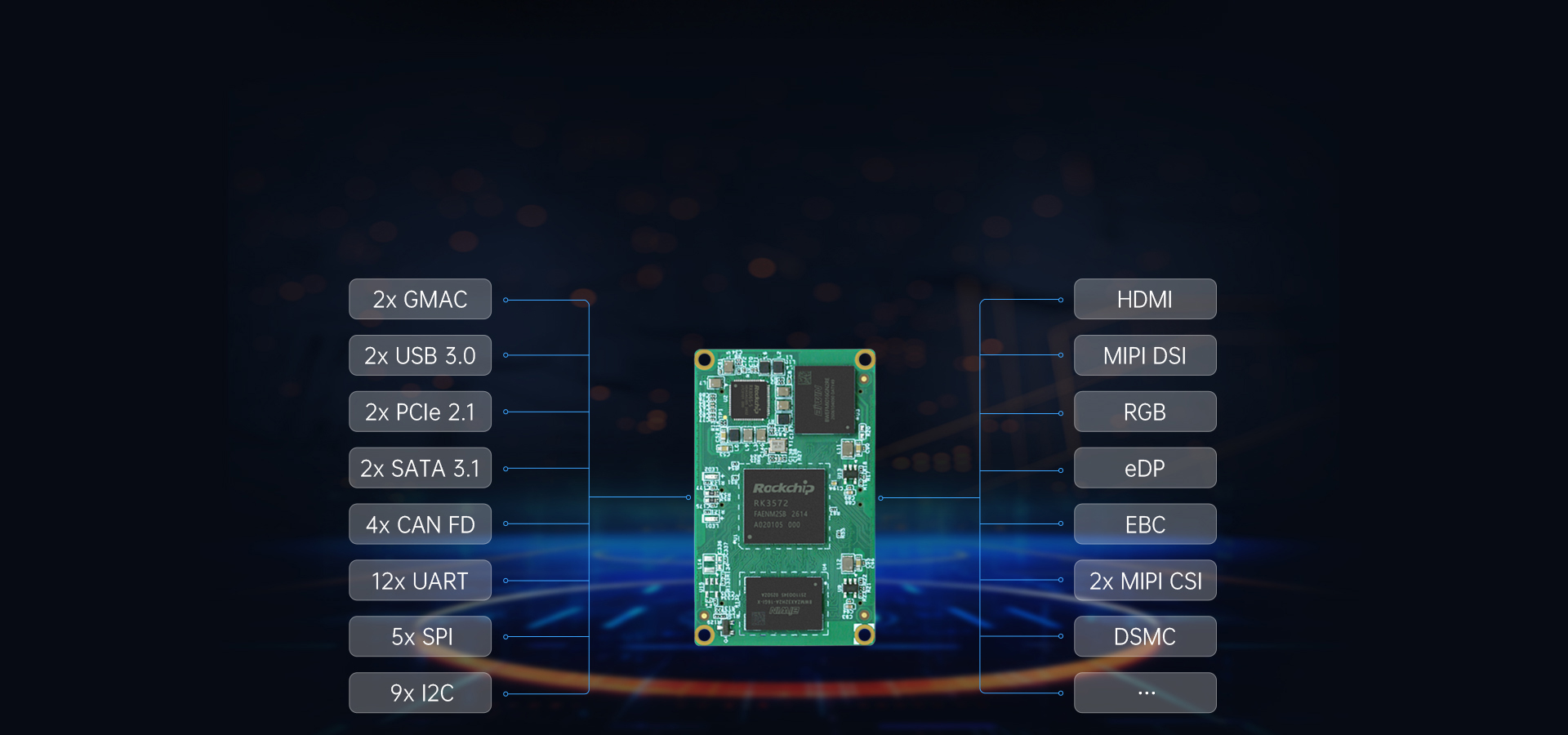

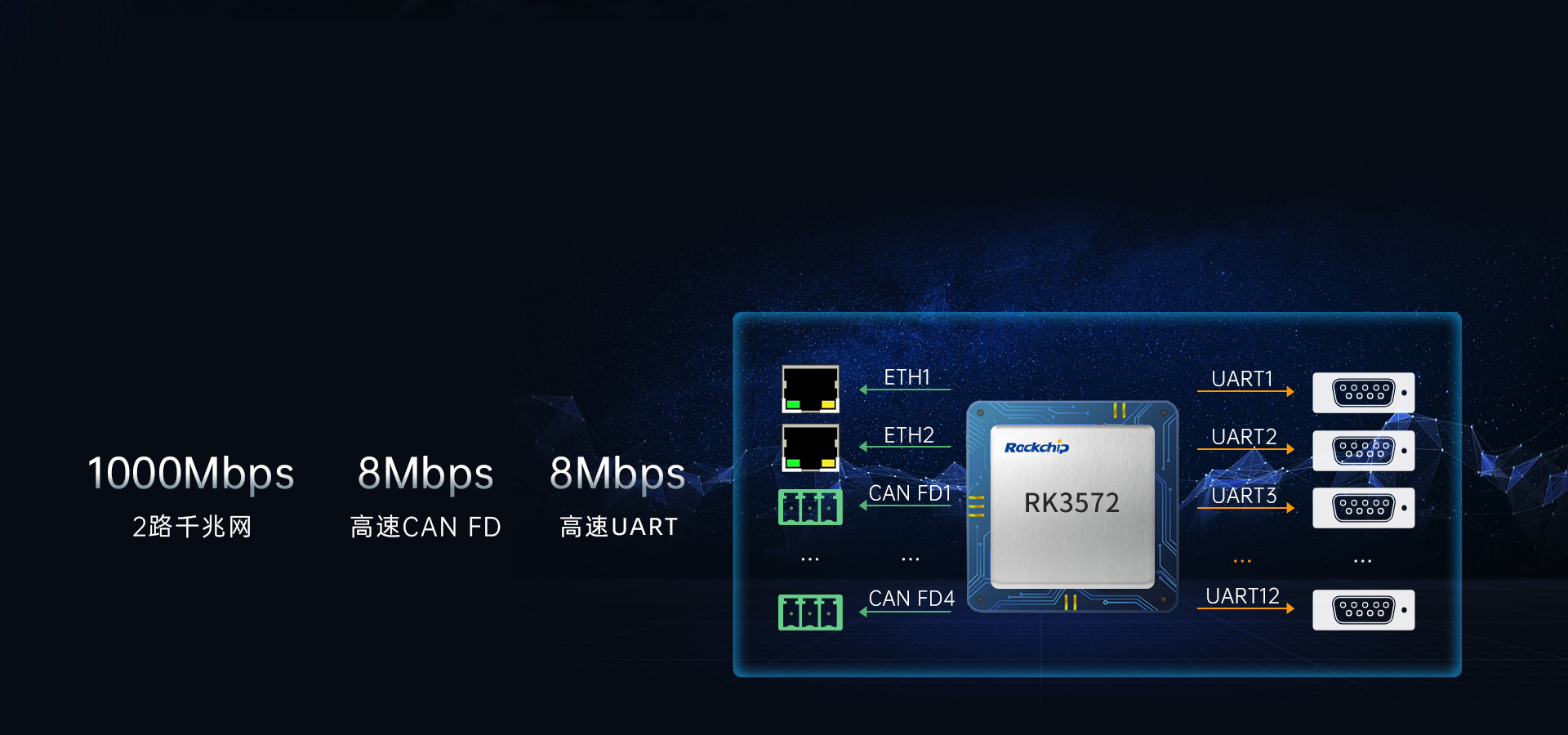

2路千兆网 4路can fd 12路uart
原生接口丰富 低成本更稳定
4tops超强算力npu
不惧ai海量数据
4路mipi csi高清视频
多路画面 清除死角
4k/8k硬件编解码
视频处理能力强悍
5种屏幕接口
显示轻松应对

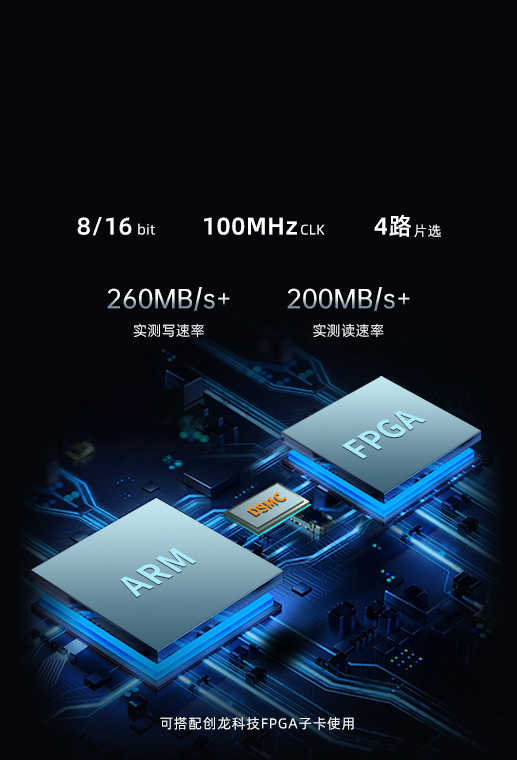

dsmc高速通信并口
可实现fpga低成本连接
ufs大容量高速存储接口
体积更小 价格更低 可靠性更高

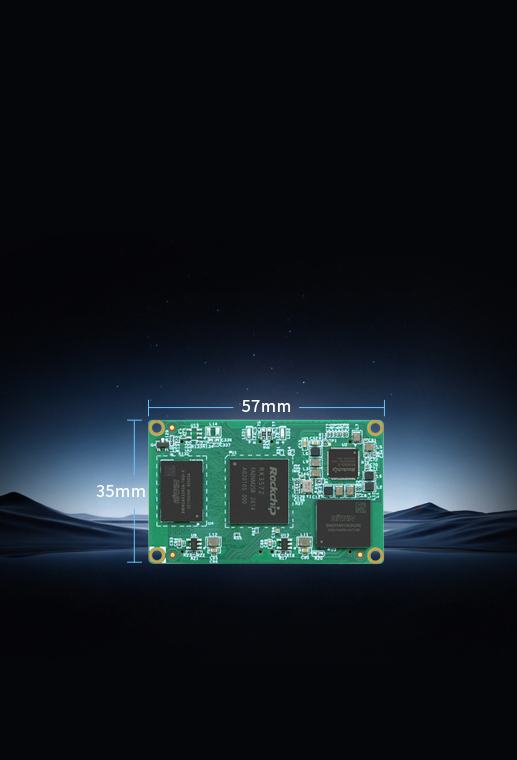

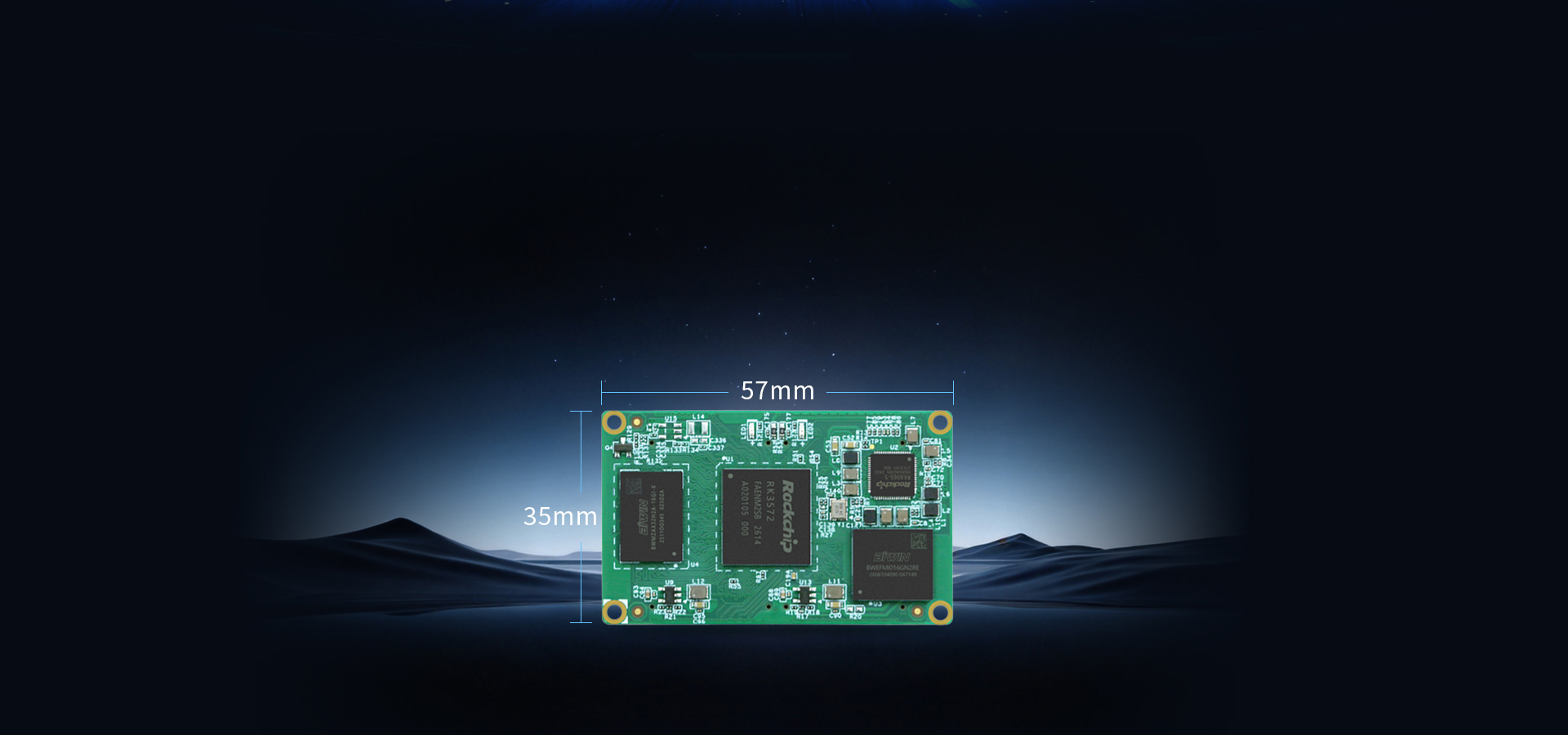

35 x 57mm迷你尺寸
狭小空间 轻松嵌入

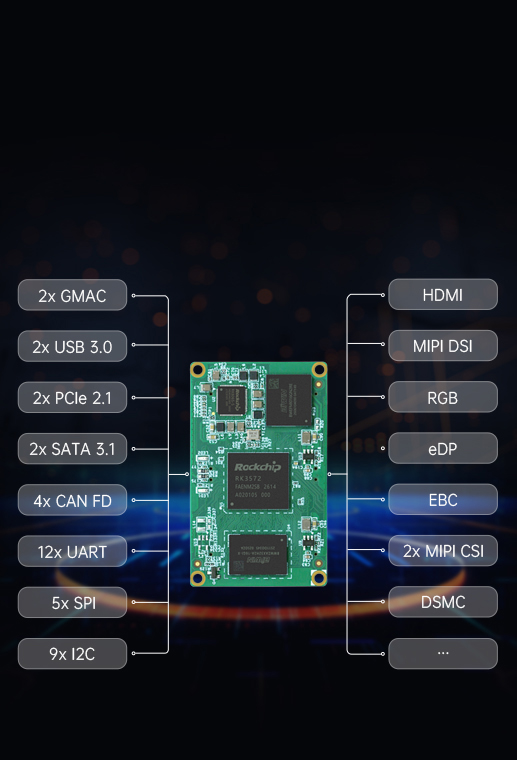

常用工业接口齐全
满足更多终端需求

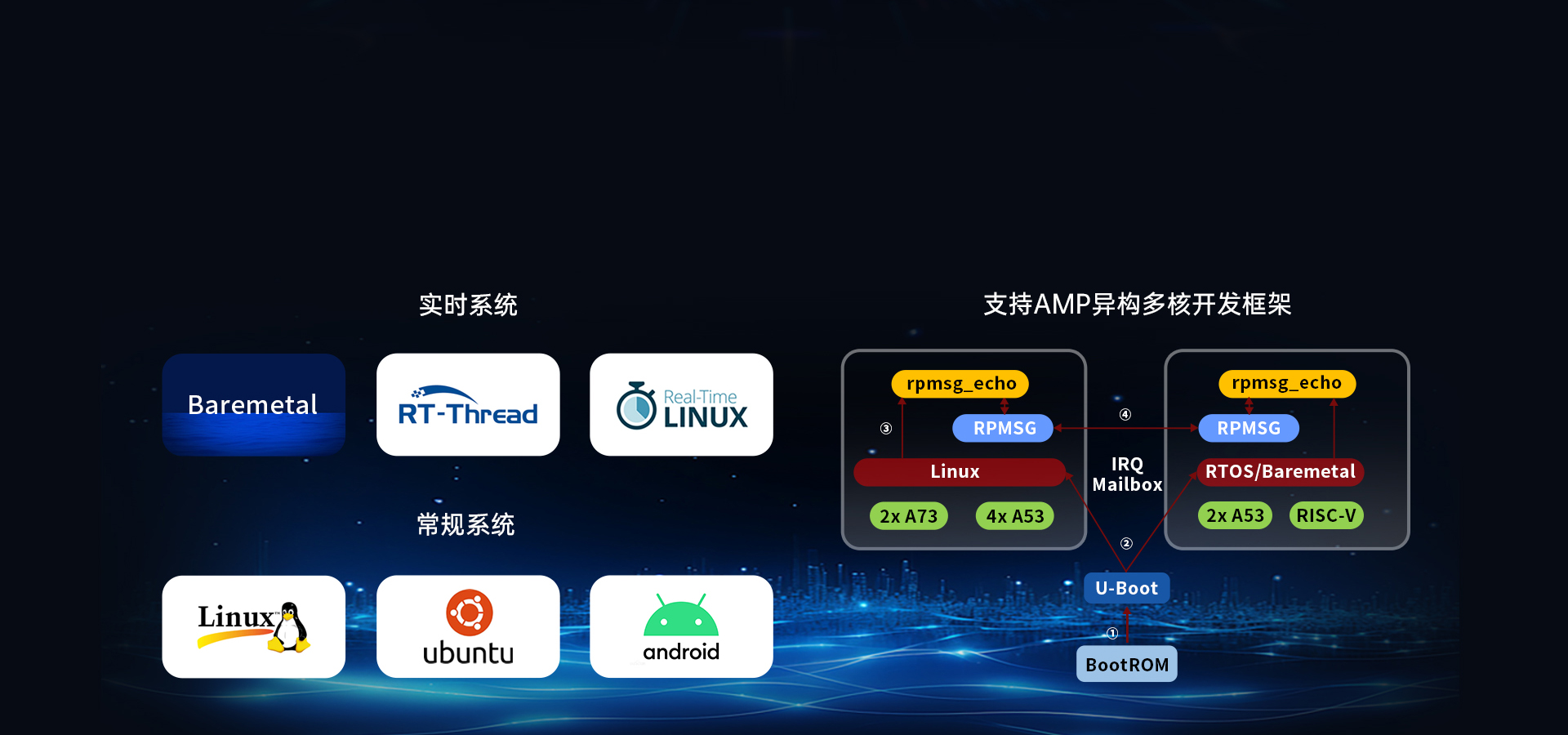

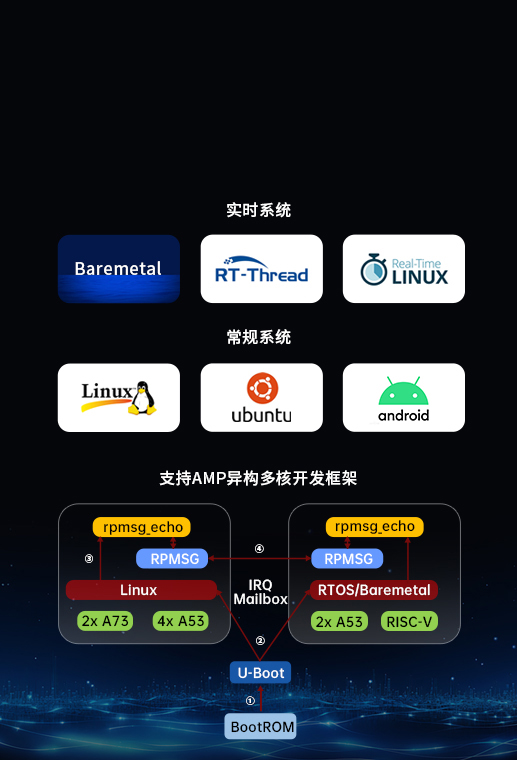

多种实时与常规系统
根据场景灵活选择
工业应用领域广泛
产品参考方案成熟

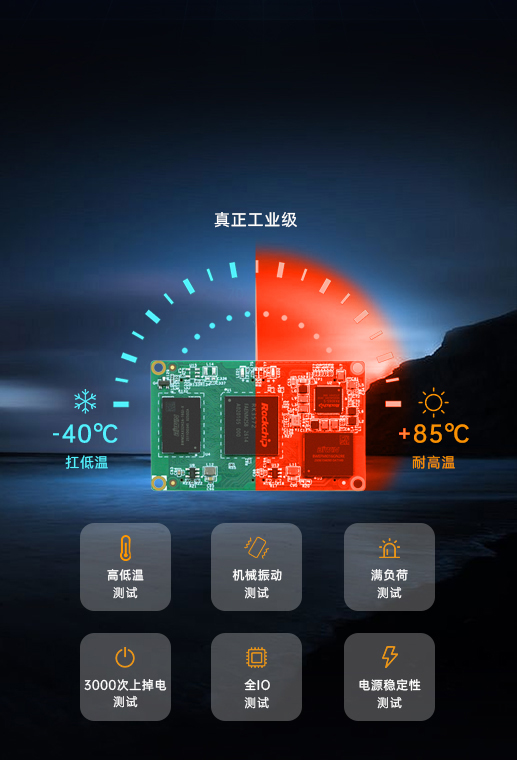

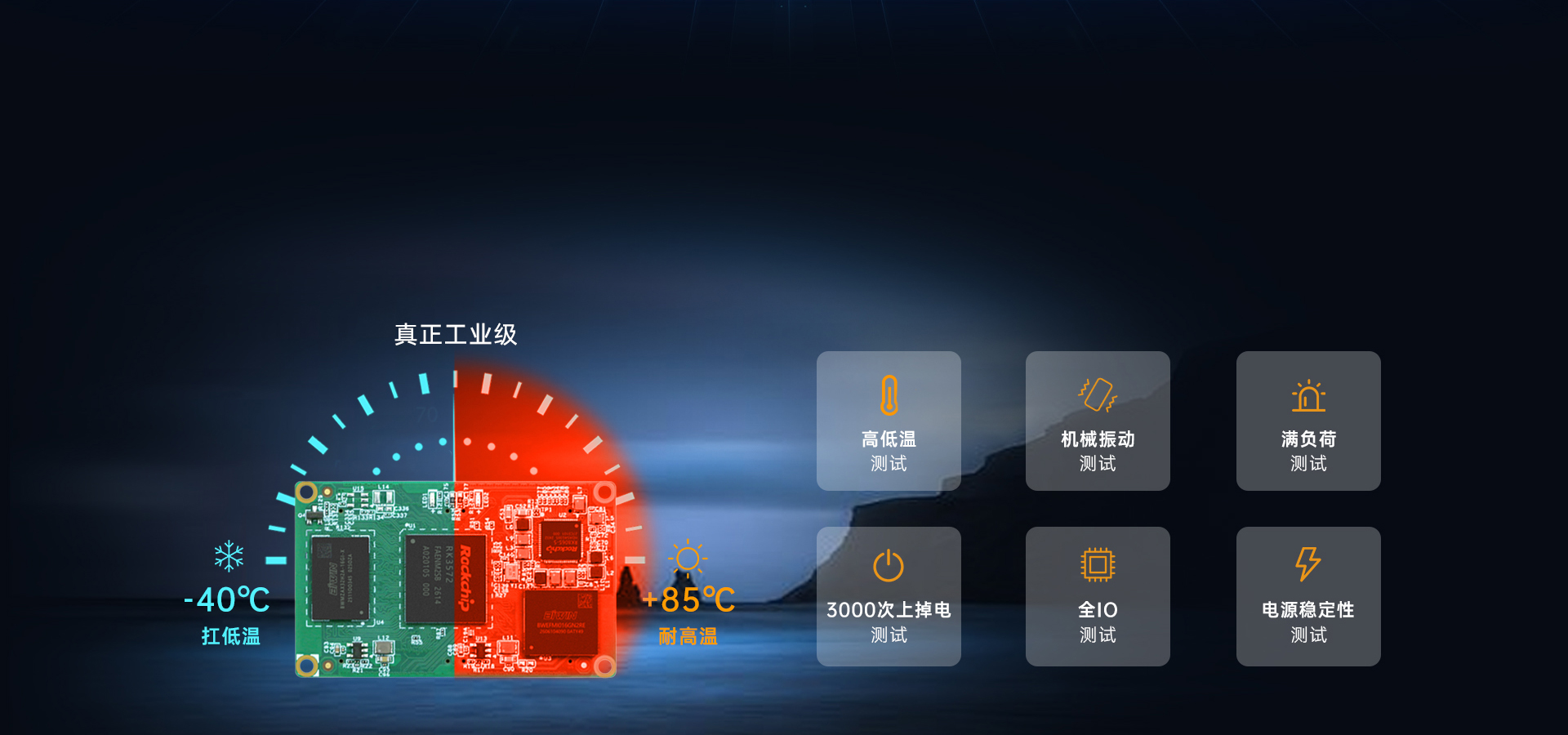

测试严苛多样
质量稳定可靠
全面凯发天生赢家的技术支持服务
快速响应 有效解决
订购型号
*向右滑动查看全部
| 配置 | 型号 | cpu | 主频 | emmc | lpddr4x | 温度级别 |
| s（标配） | som-tl3572-64ge8gd-i-a1.0 | rk3572j | - | 8gbyte | 1gbyte | 工业级 |
| a | som-tl3572-128ge16gd-i-a1.0 | rk3572j | - | 16gbyte | 2gbyte | 工业级 |
| b | som-tl3572-256ge32gd-i-a1.0 | rk3572j | - | 32gbyte | 4gbyte | 工业级 |
| c | som-tl3572-256ge8gd-c-a1.0 | rk3572 | 2.2ghz | 32gbyte | 1gbyte | 商业级 |
| d | som-tl3572-256ge16gd-c-a1.0 | rk3572 | 2.2ghz | 32gbyte | 2gbyte | 商业级 |
| e | som-tl3572-256ge32gd-c-a1.0 | rk3572 | 2.2ghz | 32gbyte | 4gbyte | 商业级 |
硬件参数
*向右滑动查看全部

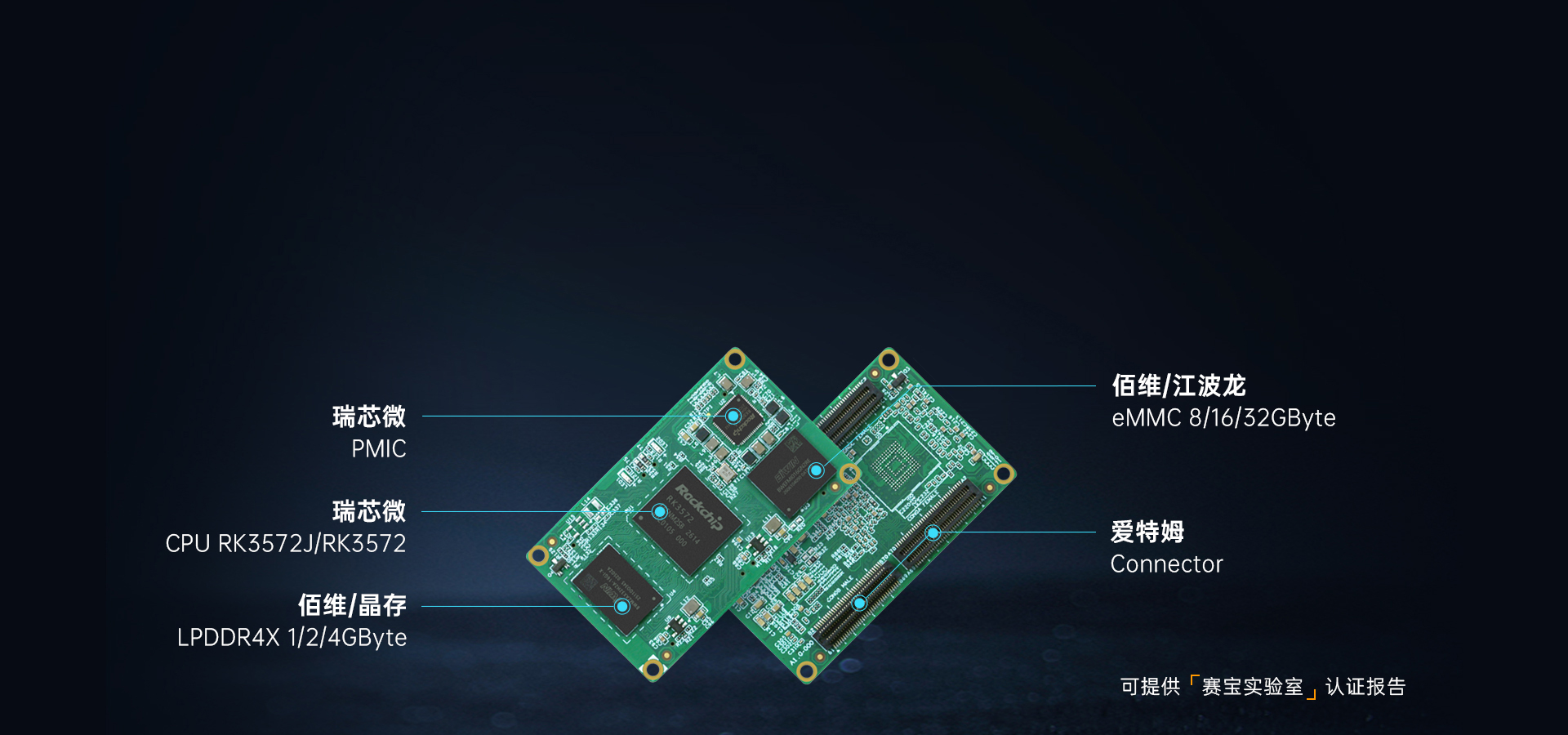

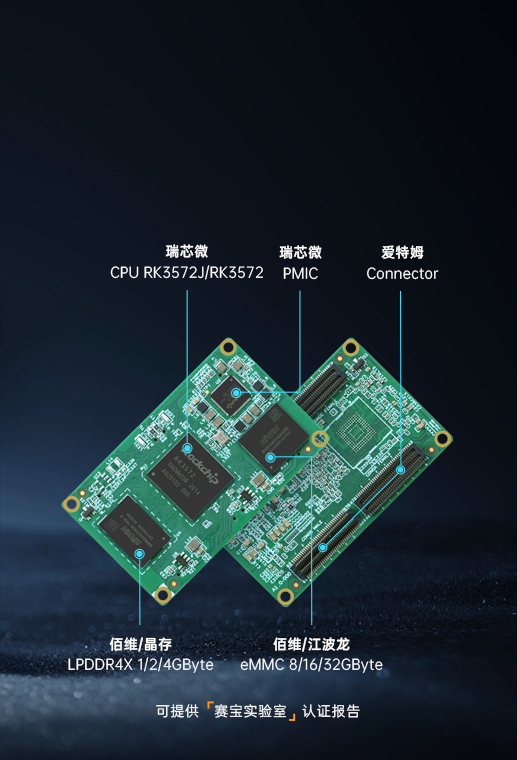

| cpu | |
| 瑞芯微rk3572j/rk3572，8nm | |
| 2x arm cortex-a73，主频2.2ghz | |
| 4x arm cortex-a53(cluster 0) 2x arm cortex-a53(cluster 1)，主频2.1ghz | |
| 1x 芯来n320 risc-v，主频400mhz | |
| npu：4tops 支持int4/int8/int16/fp4/fp8/fp16/bf16等数据类型 支持tensorflow/pytorch/caffe/onnx nn/android nn/mxnet等深度学习框架 | |
| gpu：mali g310v2 mc1，支持opengl es 1.1/2.0/3.2、opencl 3.0、vulkan 1.4 | |
| isp：12m，支持hdr、3a、cac、3dnr、2dnr等 | |
| decoder：支持8k@30fps/4k@120fps h.265、4k@60fps h.264 | |
| encoder：支持4k@40fps h.265/h.264 | |
| rom | 8/16/32gbyte emmc |
| 128gbyte ufs（默认空贴） | |
| ram | 1/2/4gbyte lpddr4x |
| connector | 2x 70pin公座b2b连接器，2x 70pin母座b2b连接器，共280pin，间距0.5mm，合高4.0mm |
| led | 1x 电源指示灯 |
| 1x 用户可编程指示灯 | |
| video in | 2x mipi csi(dphy) 支持mipi dphy v1.2规范，每路mipi csi包含4lane数据通道，每lane速率最高2.5gbps，支持2x 2lane模式和1x 4lane模式 |
| 1x dvp（digital video port，同cif），8/10/12/16bit，支持bt.601、bt.656、bt.1120 | |
| video out | 1x hdmi/edp out hdmi out支持hdmi2.1规范，最高支持4k@60fps分辨率 edp out支持edp1.3规范，最高支持4k@60fps分辨率 备注：hdmi out与edp out复用 |
| 1x mipi dsi(dphy)，支持mipi dphy v1.2规范，包含4lane数据通道，每lane速率最高2.5gbps，最高支持1080p@60fps分辨率 | |
| 1x lcdc(parallel interface) 支持24bit rgb模式，最高支持1080p@60fps分辨率 支持16bit bt.1120模式，最高支持1080p@60fps分辨率 支持8bit bt.656模式，最高支持720x576@60fps分辨率 | |
| 1x ebc(e-ink electronic paper display)，最高支持1872x1404@10fps分辨率 | |
| audio | 5x sai(serial audio interface)，sai0 ~ sai4，支持i2s/pcm/tdm模式，分辨率为16bit ~ 32bit，采样频率高达192khz 备注：sai5连接至内部hdptx phy，与hdmi out配合使用 |
| 2x spdif_tx0/1，1x spdif_rx0，支持线性pcm模式 备注：spdif_tx2、spdif_rx1连接至内部hdptx phy，与hdmi/edp out配合使用 | |
| 1x pdm，8通道，分辨率为16bit ~ 24bit，采样频率高达192khz | |
| 其他硬件资源 | 2x sdmmc/sdio，支持sd3.0、mmc4.51协议，4bit数据总线位宽 |
| 1x ufs，支持ufs v2.0规范，2lane数据通道，每lane速率最高5.8gbps 备注：核心板内部已使用ufs功能，未引出至b2b连接器 | |
| 2x pcie 2.1，仅支持root complex(rc)模式，每路pcie 2.1支持1lane数据通道，每lane速率高达5gbps 备注：pcie0与sata0、usb 3.0 drd0/1复用，pcie1与sata1复用 | |
| 2x sata 3.1，支持esata，速率高达6gbps 备注：sata0与pcie0、usb 3.0 drd0/1复用，sata1与pcie1复用 | |
| 2x usb 3.0 drd，兼容usb 2.0，速率高达5gbps 备注：usb 3.0 drd0/1与sata0、pcie0复用 | |
| 2x gmac，支持rmii/rgmii接口，10/100/1000mbps自适应 | |
| 2x fspi，支持2个片选，支持1/2/4/8线模式 备注：fspi0与emmc接口复用，同时引出至b2b连接器 | |
| 1x dsmc(double data rate serial memory controller)，支持4个片选，支持8/16bit传输模式，时钟速率高达100mhz | |
| 4x can fd，支持can标准帧和扩展帧，通信速率高达8mbps | |
| 5x spi(spi0 ~ spi4)，支持主、从模式，每路spi支持2个片选 | |
| 12x uart(uart0 ~ uart11)，支持流控模式（uart0除外），波特率高达8mbps | |
| 1x i3c，支持7/10bit地址模式，支持i3c总线主模式（速率高达12.5mbps），兼容i2c总线主模式（速率高达400kbps） | |
| 9x i2c(i2c1 ~ i2c9)，支持7/10bit地址模式，支持标准模式(100kbps)、快速模式(400kbps) 备注：在核心板内部，i2c0总线已连接至pmic，未引出至b2b连接器 | |
| 16x pwm，支持输入捕获模式，pwm0支持2个通道，pwm1支持6个通道，pwm2支持8个通道 | |
| 24x timer，64bit，支持定时中断 | |
| 6x watchdog，32位看门狗计数器 | |
| 1x saradc，8通道单端输入，12bit分辨率，采样率高达1msps | |
| 1x jtag接口，支持调试arm、risc-v | |
| 备注：部分引脚资源存在复用关系 | |

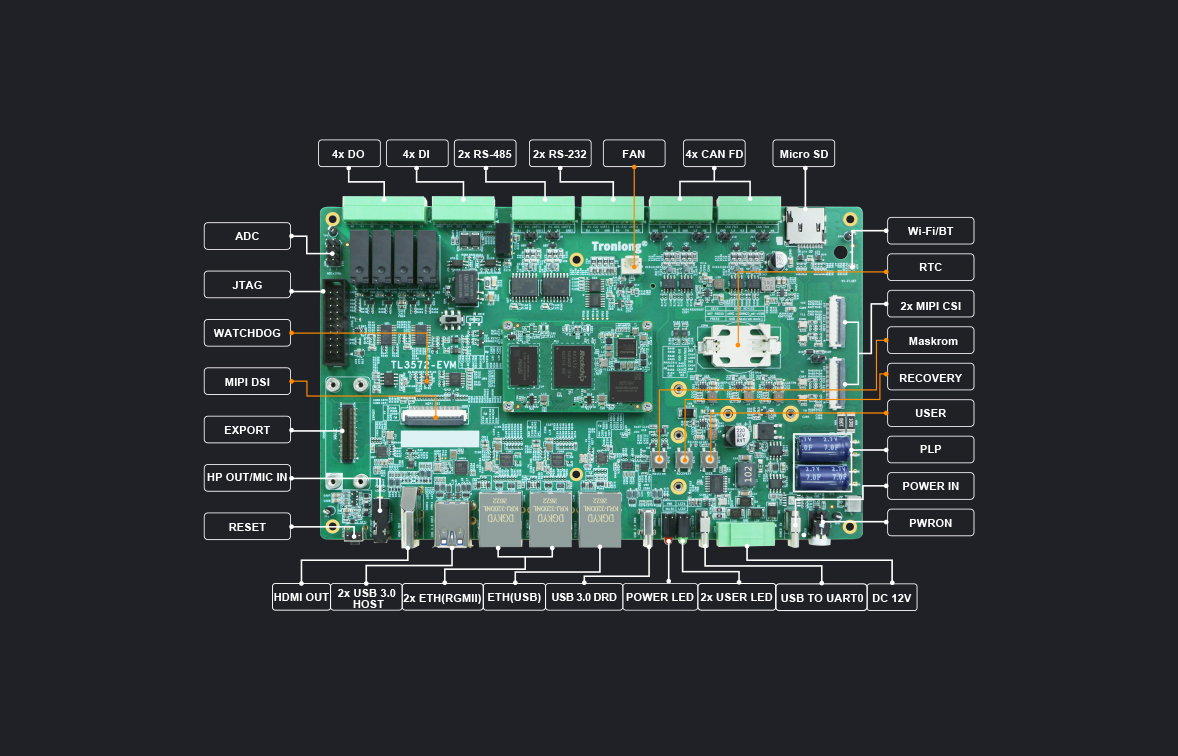

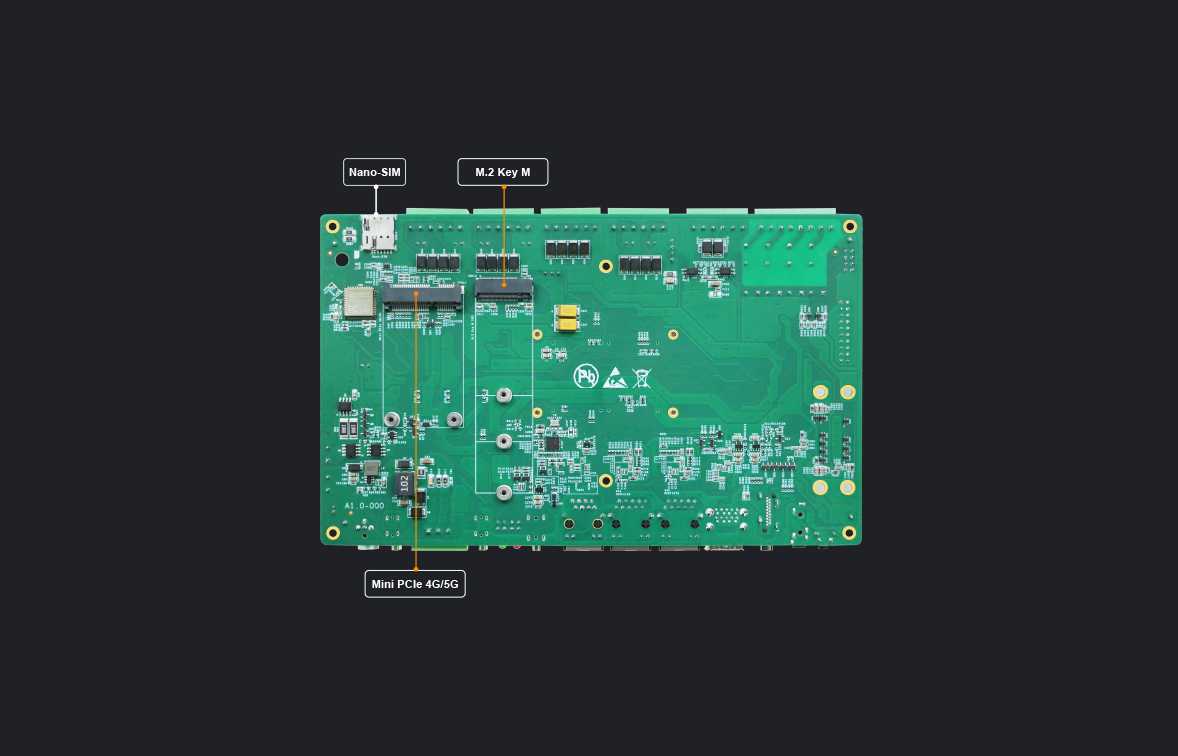

配套评估板硬件资源图解
软件参数
操作系统
buildroot-2026.02(linux-6.12.69、linux-rt-6.12.69)
ubuntu24.04
android 16
图形界面开发工具
qt-5.15.14
软件开发套件
rockchip_linux6.12_release_v1.0.0_20260620
rk3572_android16.0_sdk_release
驱动支持
emmc、lpddr4x、ufs、sd、led、key、mipi dsi、mipi csi、hdmi out、hp out/mic in、touch screen、ssd(nvme)、ethernet、usb 3.0、dsmc、di/do、rs-232/rs-485、can fd、uart、wi-fi/bt、4g/5g、watchdog、rtc、adc、plp、fan
开发资料
硬件资料核心板引脚定义
核心板2d/3d文件
评估底板原理图/pcb文件
评估底板原理图/pcb封装库
评估底板bom
用户手册开发环境搭建手册
产品测试手册
应用开发案例手册
操作系统演示案例手册
系统开发/更新/固化手册
软件资料开发环境软件包
bootloader镜像及源码
内核镜像及源码
文件系统镜像
开发案例源码
产品检测报告国产化率认证报告
高低温检测报告
振动检测报告
rohs验证报告
产品说明书核心板/评估板规格书
核心板/评估板硬件说明书
开发参考资料芯片数据手册
原厂参考资料
主要开发案例
备注：部分案例现阶段可能暂未发布，具体案例发布详情请咨询我司相关销售人员
电气特性
工作环境
*向右滑动查看全部
| 环境参数 | 最小值 | 典型值 | 最大值 |
| 工作温度（工业级） | -40°c | - | 85°c |
| 工作温度（宽温级） | -25°c | - | 85°c |
| 工作温度（商业级） | 0°c | - | 70°c |
| 工作电压 | - | 5.0v | - |
备注：
核心板的正常工作电压偏差为典型值的±5%
功耗测试
*向右滑动查看全部
| 工作状态 | 电压典型值 | 电流典型值 | 功耗典型值 |
| 状态1 | 5.0v | 0.09a | 0.45w |
| 状态2 | 5.0v | 0.69a | 3.45w |
备注：
功耗基于tl3572-evm评估板（cpu为rk3572，arm cortex-a73主频为2.2ghz，arm cortex-a53主频为2.1ghz）运行buildroot系统，在常温自然散热状态下测得。测试数据与具体应用场景有关，仅供参考
状态1：
系统启动，评估板不接入其他外接模块，不执行程序
状态2：
系统启动，评估板不接入其他外接模块，关闭weston桌面，运行测试命令"stress-ng --cpu 8 --vm 8 --vm-bytes 256m --timeout 86400s &"，2个arm cortex-a73、6个arm cortex-a53核心的资源使用率约为100%
机械尺寸

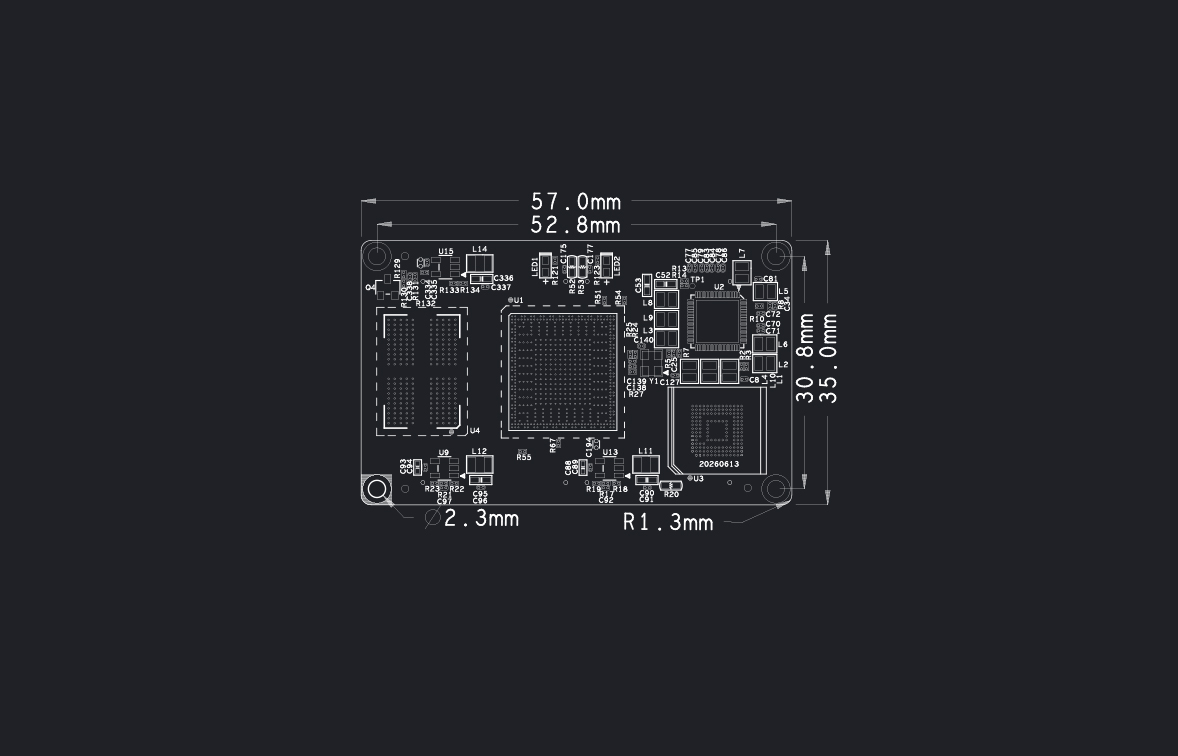

核心板pcb尺寸
核心板pcb层数
核心板pcb板厚
核心板高度
发货清单
*向右滑动查看全部
| 名称 | 数量 | 备注 |
| som-tl3572核心板 | 1个 | - |
