      t113核心板

      产品详情规格书下载

      1 核心板简介


      t113核心板是创龙科技旗下的一款全国产工业核心板,基于全志科技的t113-i双核arm cortex-a7 玄铁c906 risc-v hifi4 dsp异构多核处理器设计,arm cortex-a7处理单元主频高达1.2ghz。核心板cpu、rom、ram、电源、晶振等所有器件均采用国产工业级方案,国产化率100%。


      核心板通过邮票孔连接方式引出can、uart、spi、twi(i2c)、emac、usb、lvds display、rgb display、mipi dsi、cvbs in/out、csi等接口,支持1080p@60fps jpeg/mjpeg视频硬件编码,支持4k@30fps h.265、4k@24fps h.264视频硬件解码。核心板经过专业的pcb layout和高低温测试验证,稳定可靠,可满足各种工业应用环境。


      用户使用核心板进行二次开发时,仅需专注上层运用,降低了开发难度和时间成本,可快速进行产品方案评估与技术预研。

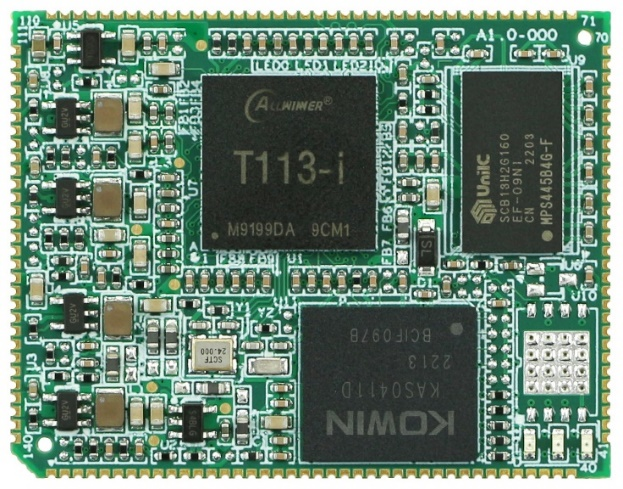

      图 1 核心板正面图

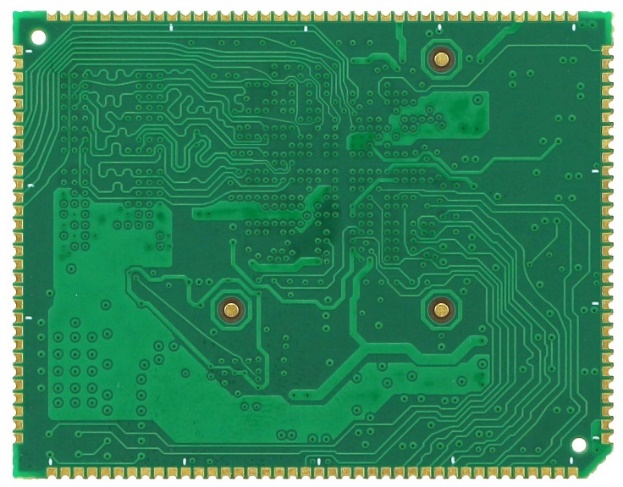

      图 2 核心板背面图


      图 3 核心板斜视图


      图 4 核心板侧视图


      2 典型应用领域


      工业控制
      工业网关
      仪器仪表
      能源电力
      轨道交通


      3 软硬件参数


      硬件框图



      图 5 核心板硬件框图

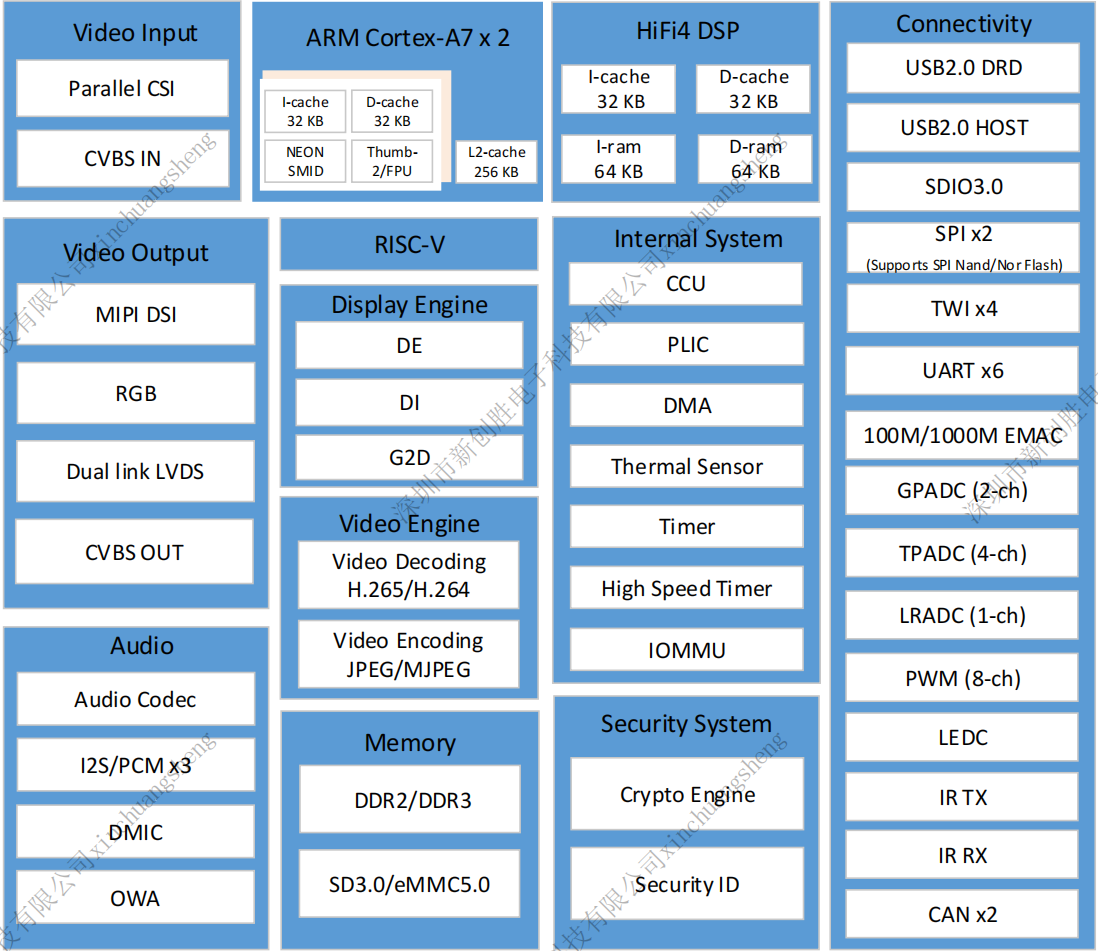

      图 6 t113-i处理器功能框图


      硬件参数


      表 1


      cpu

      全志科技t113-i22nm

      2x arm cortex-a7,主频高达1.2ghz

      1x hifi4 dsp,主频高达600mhz

      1x 玄铁c906 risc-v(64bit),主频高达1008mhz

      备注:官方暂未提供risc-v sdk,具体发布时间待定

      decoder

      h.265 mp@l5.0 up to 4k@30fps

      h.264 bp/mp/hp@l5.0 up to 4k@24fps

      mpeg-4 sp/asp l5.0 up to 1080p@60fps

      mpeg-2/mpeg-1 mp/hl up to 1080p@60fps

      jpeg/xvid/sorenson spark up to 1080p@60fps

      mjpeg up to 1080p@30fps

      encoder

      jpeg/mjpeg up to 1080p@60fps

      rom

      256mbyte nand flash4gbyte emmc

      ram

      128/256/512mbyte ddr3

      led

      1x 电源指示灯

      2x 用户可编程指示灯

      2x 30pin 2x 40pin,共140pin,间距1.0mm

      video in

      1x csi(cmos sensor parallel interface)8bit并口,支持1080p@30fps

      2x cvbs in,支持ntscpal制式

      video out

      2x lvds dispaly包含lvds0lvds1输出,支持1080p@60fps

      1x rgb dispaly,支持1080p@60fps

      1x mipi dsi包含4个数据通道,支持1200p@60fps

      备注:lvds0lvds1lcd0(rgb display)引脚复用,同时lvds0mipi dsi引脚复用

      1x cvbs out,支持ntscpal制式

      audio

      1x audio codec包含3路单声道mic in1路立体声line in1路立体声fm in同时包含1路差分line out1立体声h/p(headphone) out

      其他硬件资源

      1x usb2.0 drd(usb0)

      1x usb2.0 host(usb1)

      2x smhc(sdc0/sdc1),支持sd3.0sdio3.0emmc5.0协议

      备注:核心板板载emmc已使用sdc2sdc2未引出至邮票孔引脚

      4x twi(twi0~twi3)two wire interface(即i2c),支持标准模式(100kbps)和高速模式(400kbps)

      1x spi1,含1个片选信号,时钟频率高100mhz,支持spi模式和dbi(display bus interface)模式

      备注:核心板板载nand flash已使用spi0spi0未引出至邮票孔引脚;spi0sdc2存在引脚复用关系

      6x uart(uart0~uart5),支持4mbps波特率(64mhz apb时钟

      8x pwm(pwm0~pwm7),支持pwm输出、输入捕获,输出频率高24/100mhz

      1x emac支持rgmiirmii接口(10/100/1000mbps)

      2x gpadc(general purpose adc)12bit分辨率,采样率高达1mhz

      4x tpadc(touch panel adc)12bit分辨率,采样率高达1mhz支持4线电阻式触摸屏检测输入

      1x lradc(low rate adc)6bit分辨率,采样率高达2khz

      1x ledc,支持1024led串行连接,led数据传输速率高达800kbps

      3x i2s/pcm,全双工,采样率8khz~384khz

      1x dmic,最高支持8通道,采样率8khz~48khz

      1x owa(one wire audio),兼容s/pdif协议

      2x cir1x cir tx接口,1x cir rx接口

      2x can(can0can1),支持can 2.0acan 2.0b协议

      3x jtag,包含armrisc-vhifi4 dsp jtag


      备注:部分引脚资源存在复用关系。


      软件参数


      表 2


      内核

      linux-5.4.61linux-rt-5.4.61、翼辉sylixos(国产操作系统,计划)

      文件系统

      buildroot-201902、翼辉sylixos(国产操作系统,计划)

      图形界面开发工具

      qt-5.12.5

      软件开发套件提供

      t113-i_v1.0(linux)

      驱动支持

      ddr3

      emmc

      uart

      nand flash

      led

      key

      sd

      can

      ethernet

      usb

      4g/wifi

      cvbs in

      rtc

      mic in/line in

      h/p out

      lvds lcd

      tft lcd

      mipi lcd/hdmi out

      cvbs out

      touch screen



      4 开发资料


      (1)提供核心板引脚定义、核心板3d图形文件、可编辑底板原理图、可编辑底板pcb、芯片datasheet,协助国产元器件方案选型,缩短硬件设计周期;
      (2)提供系统固化镜像、内核驱动源码、文件系统镜像,以及丰富的demo程序;
      (3)提供完整的平台开发包、入门教程,节省软件整理时间,让应用开发更简单。


      开发案例主要包括:


      linux、linux-rt、qt应用开发案例

      hifi4 dsp开发案例

      arm hifi4 dsp核间通信开发案例
      igh ethercat主站、can开发案例
      4g/wifi/bluetooth/nb-iot/zigbee/lora开发案例
      lvds、lcd、mipi、hdmi、cvbs多媒体显示开发案例
      h.264、h.265视频开发案例
      docker容器技术、mqtt通信协议案例、ubuntu操作系统演示案例
      翼辉sylixos国产操作系统演示案例(计划)
      8/16通道国产同步ad采集开发案例(与ad7606/ad7616管脚兼容)(计划)
      arm与fpga通信开发案例(spi/csi)(计划)


      5 电气特性


      工作环境


      表 3


      环境参数

      最小值

      典型值

      最大值

      工作温度

      -40°c

      /

      85°c

      工作电压

      /

      5.0v

      /






      功耗测试


      表 4


      工作状态

      电压典型值

      电流典型值

      功耗典型值

      空闲状态

      5.0v

      0.12a

      0.60w

      满负荷状态

      5.0v

      0.22a

      1.10w


      备注:功耗基于tlt113-evm评估板测得。测试数据与具体应用场景有关,仅供参考。
      空闲状态:系统启动,评估板不接入其他外接模块,不执行程序。


      满负荷状态:系统启动,评估板不接入其他外接模块,运行ddr压力读写测试程序,2个arm cortex-a7核心的资源使用率约为100%。


      6 机械尺寸


      表 5


      pcb尺寸

      35mm*45mm

      pcb层数

      8

      pcb板厚

      1.6mm

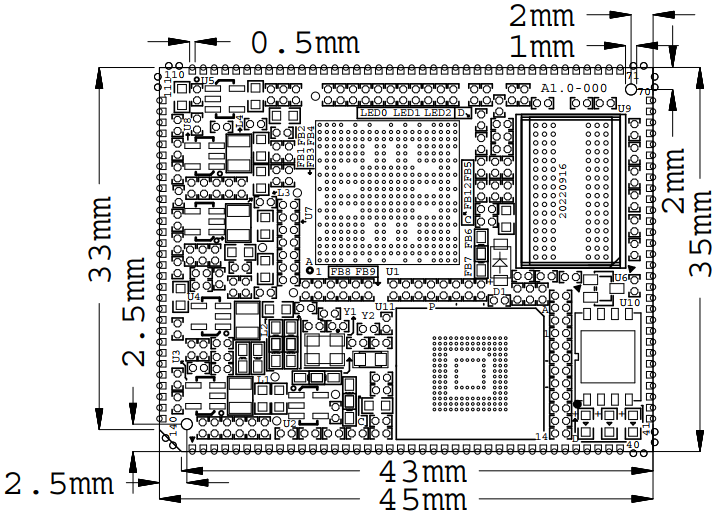

      图 7 核心板机械尺寸图


      7 产品订购型号


      表 6


      型号

      cpu

      arm主频

      nand flash

      emmc

      ddr3

      温度级别

      是否为全国产

      som-tlt113-2gn1gd-i-a1.0

      t113-i

      1.2ghz

      256mbyte

      /

      128mbyte

      工业级

      /

      som-tlt113-2gn2gd-i-a1.0

      t113-i

      1.2ghz

      256mbyte

      /

      256mbyte

      工业级

      /

      som-tlt113-32ge2gd-i-a1.0

      t113-i

      1.2ghz

      /

      4gbyte

      256mbyte

      工业级

      som-tlt113-32ge4gd-i-a1.0

      t113-i

      1.2ghz

      /

      4gbyte

      512mbyte

      工业级

      som-tlt113-32ge2gd-w-a1.0

      t113-i

      1.2ghz

      /

      4gbyte

      256mbyte

      宽温

      /


      备注:标配为som-tlt113-2gn2gd-i-a1.0,其他型号请与相关销售人员联系。

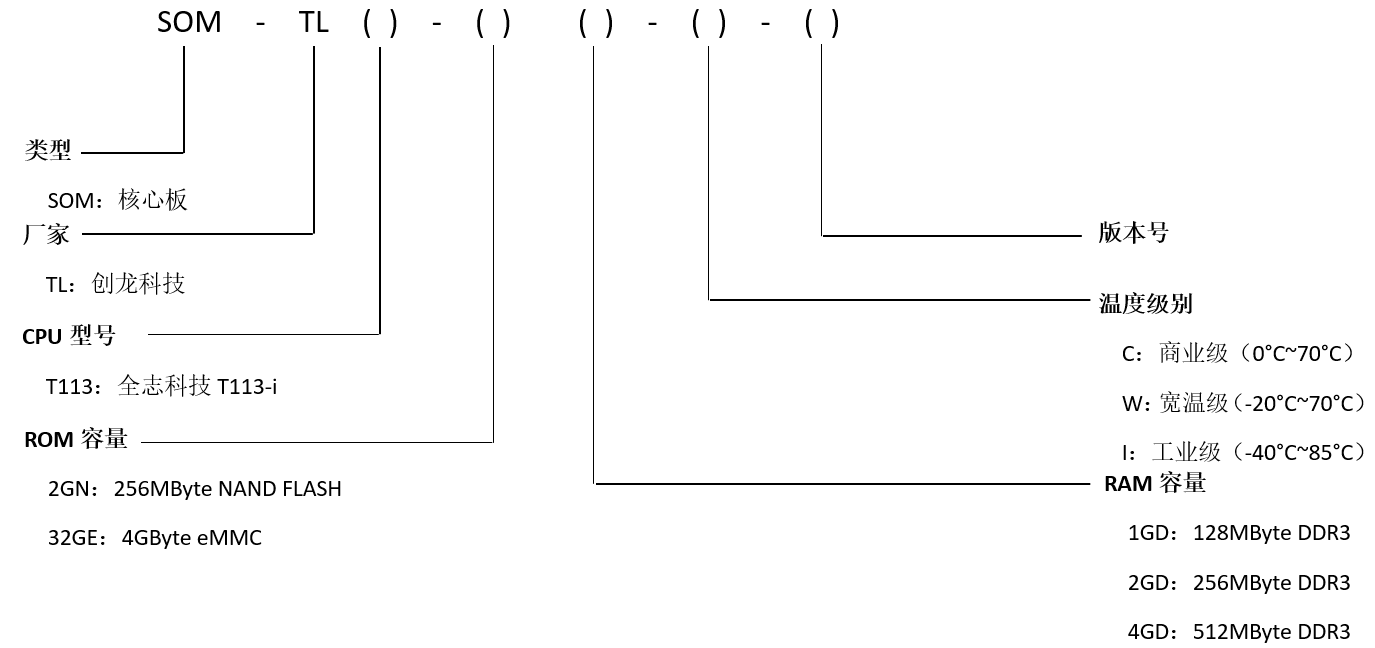

      型号参数解释



      图 8


      8 技术服务


      (1)协助底板设计和测试,减少硬件设计失误;
      (2)协助解决按照用户手册操作出现的异常问题;
      (3)协助产品故障判定;
      (4)协助正确编译与运行所提供的源代码;
      (5)协助进行产品二次开发;
      (6)提供长期的凯发天生赢家的售后服务。


      9 增值服务


      主板定制设计
      核心板定制设计
      嵌入式软件开发
      项目合作开发
      技术培训


      更多帮助


      销售邮箱:sales@tronlong.com
      技术邮箱:support@tronlong.com
      创龙总机:020-8998-6280
      技术热线:020-3893-9734
      创龙凯发app官网:www.tronlong.com
      技术论坛:www.51ele.net
      官方商城:https://tronlong.tmall.com
      t113-i交流群:535860770
      全志科技凯发app官网:www.allwinnertech.com
